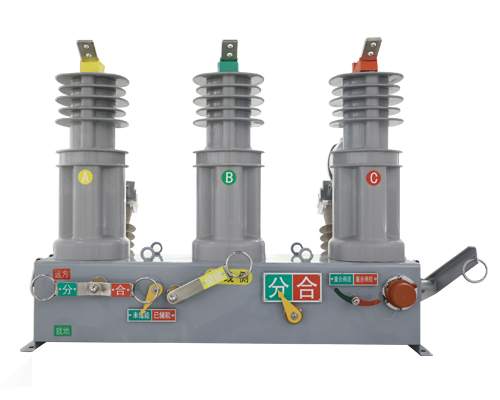

电容取电型深度融合柱上断路器
电容取电型深度融合柱上断路器深度融合了高压电容取电（可选）、线损采集，电子式电流电压传感器、超低功耗等关键技术，结合短路、接地、断线等故障快速判断算法，实现配电架空线路智能感知和故障快切，助力客户实现支线故障不扩大、用户故障不出门、干线故障自隔离的目标，为电网安全赋能。
特点参数
额定短路电流开断次数 ≥30次
机械寿命（断路器/隔离开关）)≥10000/3000次
额定电压 12kV
额定电流 630A
额定短路开断电流（有效值） 20kA
工频耐压（1min）（有效值）相间、相对地/断口 42/48 kV
整机局放(14.4kV) ≤5pC
雷电冲击耐受电压（峰值）相间、对地/断口 75/85 kV
额定频率 50Hz
单个取能电源取电功率 4W/8W
取电电压 DC/AC24V
额定短路耐受电流（4s） 20kA
额定短路关合电流（峰值） 50kA
二次回路1min工频耐压 2kV
额定峰值耐受电流 50kA
功能特点
与隔离开关配合使用可组成有明显断口的“组合断路器”
具备隔离刀未合闸到位闭锁断路器手柄合闸功能
电压传感器采用CVT原理，一二次电气隔离，二次部分工频耐压满足2kV/1min
电流电压传感器、取能电源一体化集成，提高安全性能的同时安装更便捷；可根据用户进行需求配置定制；并带有独立零序电压和电流互感器
避免电磁互感器电磁饱和电压谐振等问题，测量范围大精度更易保证
固封极柱采用APG一体化浇注工艺，采用环氧树脂外敷硅橡胶的复合绝缘方式，性能可靠、耐候性好
采用传感器可避免电磁CT二次不能开路，PT不得短路的问题，且二次输出为小电压信号，安全可靠性更高
